Крепеж гребного винта: выбор контрящей гайки и шплинта для надежной работы
Почему обычная гайка не способна удержать гребной винт
Представьте: вал вращается со скоростью пять-шесть тысяч оборотов в минуту, вода постоянно бьёт по лопастям, вы то газуете, то резко скидываете обороты, то включаете реверс. Каждое такое действие создаёт мощные крутильные и осевые нагрузки. Даже если вы затянете обычную шестигранную гайку «до хруста», вибрация всё равно будет понемногу её отпускать. Сначала на доли миллиметра, потом на четверть оборота, а через двадцать-тридцать моточасов ослабление становится критическим. В какой-то момент винт начинает болтаться, ступица разбивается, резьба на валу повреждается, и вот вы уже ищете в воде свой пропеллер. Именно поэтому все серьёзные производители моторов уже давно отказались от простых гаек в пользу специальных контрящих систем.

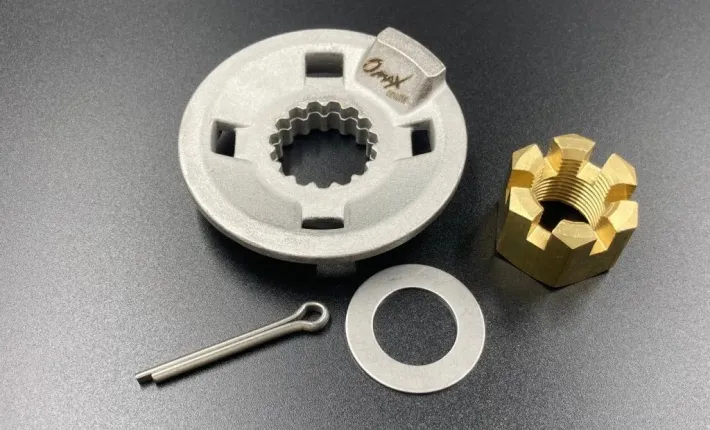

Сегодня на рынке существует несколько решений, и каждое имеет свои сильные и слабые стороны. Самоконтрящиеся гайки с нейлоновой вставкой выглядят удобно: накрутил — и готово, дополнительный шплинт не нужен. Нейлон внутри создаёт трение и действительно неплохо держит первые пятьдесят часов, но потом вставка изнашивается, особенно в солёной воде и при высоких температурах. Со временем трение ослабевает, и гайка снова начинает проворачиваться. Другой вариант — гайка с отгибной шайбой-усами, которую до сих пор любят ставить на недорогие китайские моторы и старые советские «Вихри». Шайба вроде бы блокирует откручивание, но при сильных ударных нагрузках усы отгибаются или ломаются. Самой надёжной и проверенной десятилетиями конструкцией остаётся корончатая гайка в паре с качественным шплинтом. Здесь физически невозможно открутиться: шплинт проходит через отверстие в валу и фиксируется в прорезях короны. Пока шплинт цел — гайка стоит мёртво.
Как выбрать идеальную контрящую гайку для вашего мотора
Прежде всего обратите внимание на материал. В морской воде обычная нержавейка марки AISI 304 довольно быстро покрывается раковинами, а через сезон-два может просто рассыпаться. Только AISI 316, иногда её ещё называют «кислотостойкой» или «морской», способна долгие годы противостоять агрессивной среде. Далее — точное совпадение резьбы. Даже разница в полмиллиметра шага приведёт к тому, что гайка либо не накрутится, либо будет болтаться. Самые распространённые резьбы — это 3/4-16 UNF для моторов до 60–70 сил, 1-14 UNS для мощных «соток» и выше, и метрические варианты на азиатских моторах. Высота гайки тоже имеет значение: на мощных моторах лучше брать увеличенные варианты высотой 25–30 мм, чтобы задействовать всю резьбу вала и распределить нагрузку. И наконец, обратите внимание на опорную поверхность: гайки с широким буртиком или упорной пятой меньше давят на ступицу винта и предотвращают её деформацию.
Казалось бы, обычный кусочек проволоки, но именно он часто становится последним барьером между вами и потерянным винтом. Лучшие шплинты делают из той же нержавеющей стали AISI 316. Алюминиевые и латунные варианты выглядят красиво, но быстро изнашиваются и ломаются в самый неподходящий момент. Диаметр подбирается под ваш мотор: для 40–150-сильных обычно достаточно 4 мм, для мощных 200–300-сильных лучше 5 мм. Длина должна быть с запасом — после разводки концов должно остаться минимум два-три диаметра, иначе шплинт может выскользнуть от вибрации. И самое важное правило: шплинт всегда ставится новый. Металл после первой установки получает усталостные микротрещины, и повторное использование — это лотерея с очень плохими шансами на выигрыш.
Перед установкой тщательно очистите резьбу вала от старой смазки, песка и соли — любая соринка может стать причиной закусывания. Нанесите тонкий слой водостойкой морской смазки: она защитит резьбу от коррозии и облегчит откручивание через сезон. Установите упорную шайбу, наденьте винт, затем дистанционную шайбу — без неё винт будет упираться в гайку, а не в вал, и быстро разобьёт ступицу. Накрутите гайку вручную до плотного упора, а затем затяните динамометрическим ключом строго по моменту из инструкции к вашему мотору — обычно это от 50 до 120 Н·м. После затяжки проверните вал, чтобы совместить отверстие с прорезями корончатой гайки, вставьте новый шплинт и аккуратно разведите концы под углом 60–90 градусов. Слишком сильно разводить не нужно — можно переломить.
Чаще всего винты теряют из-за банальной халатности. Кто-то ставит старый погнутый шплинт «на один раз», кто-то забывает дистанционную шайбу, кто-то жалеет смазку и потом не может открутить гайку через год. Перетяжка не менее опасна, чем недотяжка: резьба на валу может сорваться, и тогда придётся менять весь гребной вал. Ещё одна частая ошибка — игнорирование люфта в редукторе. Если подшипники уже изношены и вал «гуляет» на 2–3 мм, никакой, даже самый надёжный крепёж не спасёт — нагрузка всё равно будет разрушительной.
После установки возьмитесь за винт двумя руками и попробуйте сдвинуть его вдоль вала — никакого осевого люфта быть не должно. Затем попробуйте провернуть винт против направления вращения. Если он стоит намертво — всё сделано правильно. Если хоть немного поддаётся — ищите ошибку и переделывайте. Первые десять-пятнадцать моточасов проверяйте крепёж особенно тщательно, потом достаточно осматривать раз в сезон и обязательно после каждого жёсткого удара о грунт или наматывания шнура.
Алюминиевый или стальной винт — меняется ли подход к крепежу?
Независимо от того, стоит у вас недорогой трёхлопастной алюминиевый винт или топовый стальной с сменными лопастями, крепёж выбирается исключительно по резьбе гребного вала. Материал и цена винта здесь ни при чём. Даже самые дорогие винты с полированной ступицей и системой демпфирования вибрации держатся на той же корончатой гайке и шплинте, что и простые «трёхлопастники».
Контрящая гайка и шплинт — это те самые мелочи, которые отделяют приятную прогулку от долгого и дорогого ремонта. Потратьте лишние десять минут на правильную установку, купите качественные детали из правильной нержавейки, не пытайтесь сэкономить на шплинте — и ваш гребной винт будет держаться так же надёжно, как будто его приварили. Безопасность на воде складывается именно из таких, казалось бы, мелочей. Берегите себя, свой мотор и нервы окружающих — ставьте правильный крепёж и наслаждайтесь каждым выходом на воду без неприятных сюрпризов.
